Een waterstofgenerator ontwerpen
1.Onderzoeksvraag
Je krijgt de opdracht om op zoek te gaan naar een efficiënte manier om H2-gas te produceren. Het begint met een mail waarbij men al een voorbeeld aanreikt voor inspiratie en ze vragen om hier zelf een twist aan te geven. Bij elke tussenstap tijdens het ontwerpen wordt er gevraagd rekening te houden met de veiligheid.
Het is dus aan jou om aan te tonen dat H2-gas een toekomstbestendige manier van energieproductie is en een efficiënte manier te vinden om een thuismodel te ontwerpen.
a. Materiaal + stoffen
Benodigdheden:
- 8 schroeven
- 2 stalen en 2 PVC sluitringen (zelfde diameter)
- 2 omhulde koperdraden met eindstukje
- Spanningsbron met krokodillenklemmen
- Spuitbus lijm
- Ballon
- Slang

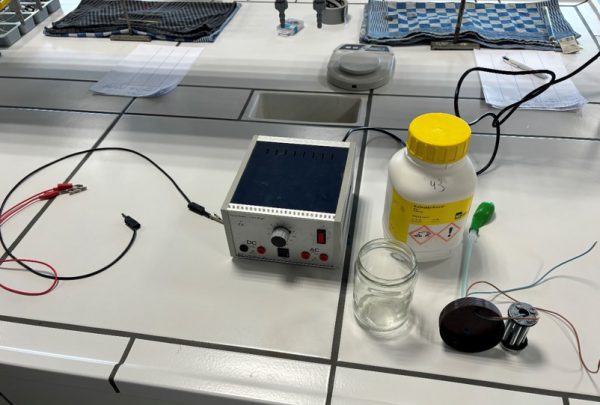

b.Opstelling (foto)
3.Uitvoeren
a.Werkwijze
- Boor 4 gaatjes in elk van de 2 stalen en PVC sluitringen.
- Voorzie de gaatjes van een schroefstructuur
- Breng in elk paar van een stalen en pvc-sluitring 3 schroeven.
- Draai nu de 4de schroef in de sluitringen met het sluitstukje van de koperdraad er rond.
- Boor nu 4 groeven in de 2 PVC sluitringen
- Breng lijm aan in de groeven
- Steek nu de uiteinden van de schroeven in de groeven met lijm van de andere PVC sluitring en andersom
- Zorg dat de gevormde constructie goed vastzit door het een tijdje in een klem te vestigen.
- Vul de bokaal met water tot 80% gevuld. Voeg hierbij een koffielepel KOH.
- Breng de generator in de bokaal. Sluit de bokaal af.
- Verbind de elektroden met een spanningsbron en gebruik een spanning van 9 Volt.
- Probeer het vrijgekomen waterstofgas op te vangen in een ballon

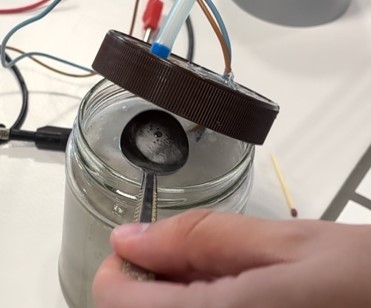

b.Waarneming en besluit (+ foto’s)
Het ontwikkelde gas is waterstofgas, dit is te bewijzen door te fel te horen knallen wanneer het in contact komt met de vlam van de kaars.
